4U19英寸18槽PXIe 3.0 高性能机箱

undefined
+
  • undefined

4U19英寸18槽PXIe 3.0 高性能机箱

型号：

所属分类：

型号：

电话

咨询热线：

产品描述

主要特点

• 符合PXI-5 PXI Express Hardware Specification Rev1.1

• 标准19英寸4U机箱

• 支持1个系统插槽、10个PXIe混合插槽、2个PXIe插槽、1个定时插槽、4个PXI插槽

• 支持PXI Trigger Bus段的管理

• 支持PCIe 3.0总线；

• 系统插槽带宽高达24GB/s；

• PXIe外设插槽带宽为PCIe 3.0×8，最高支持8GB/s；

• 支持2Link 链接方式

• 支持每槽38W的冷却能力

• 支持机箱智能管理系统

• 支持多机箱同步

规格详述

机械结构 尺寸：443mm *177mm *380mm ( 公差±1mm) ( 宽* 高* 深)
前I/O 插卡(100mm*160mm)
重量：10kg±0.5kg
机箱背板 一个系统插槽、十个PXIe混合插槽、两个PXIe插槽、一个定时插槽、四个PXI插槽
带宽：系统插槽最高支持24GB/s带宽；外设插槽最高支持8GB/s独立带宽
PXIe 总线，双链路
支持PXI Trigger Bus段的管理
提供PXIe背板的时钟
散热系统 风流向：由下至上，后排风
总流量：190CFM
单槽冷却能力： 38W
机箱后部的四个80 mm风机；机箱下方五个80mm风机
系统电源 1400W工业级ATX电源
输入：90～264 VAC  47～63Hz
输出：+5V，25A max；+3.3V，25A max；+12V，58A max；-12V，0.5A max；+5VSB，3.0A max
环境适应性 工作温度：-20°C～55°C
存储温度：-20°C～70°C
相对湿度：10%～90%，无凝结

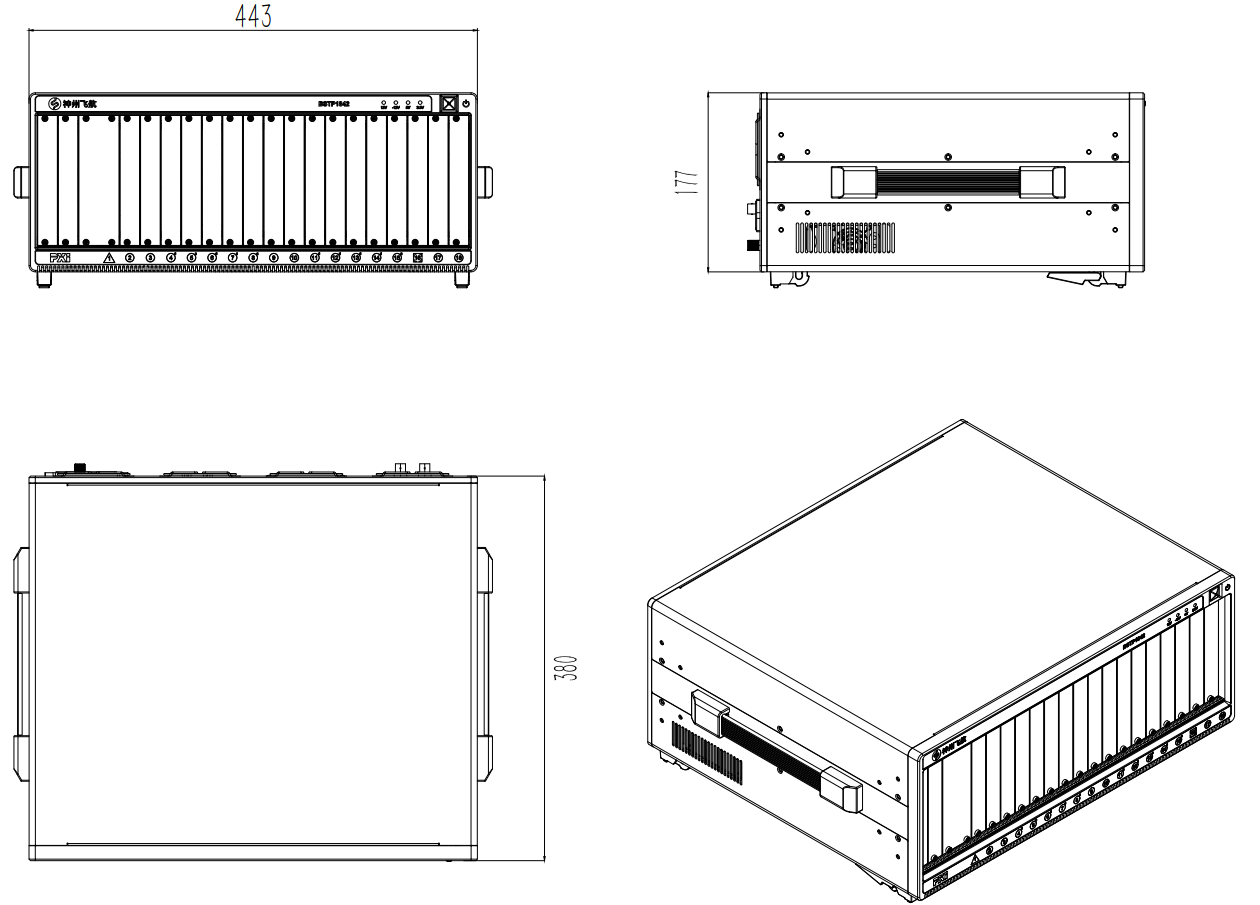

结构图

订购信息
BSTP1842-01
PXIe混合机箱，4U，19英寸，18槽，支持1个系统插槽、10个PXIe混合插槽、2个PXIe插槽、1个定时插槽、4个PXI插槽，700 ATX电源，自复位开关，支持AT和ATX电源模式，工作温度-20℃～+55℃
