1553B总线物理层知识简介

  总线传输介质

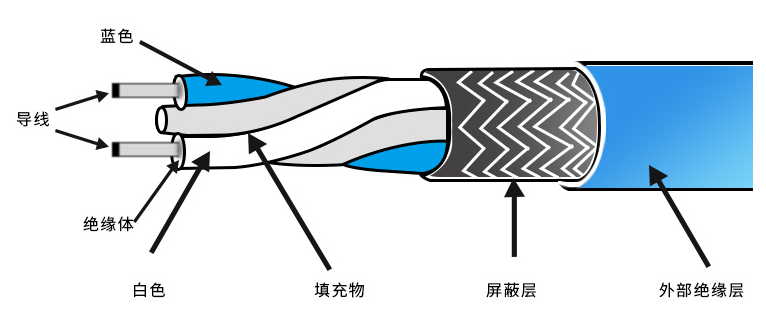

• 1553B 总线的主电缆和短截线均使用屏蔽双绞线作为传输介质

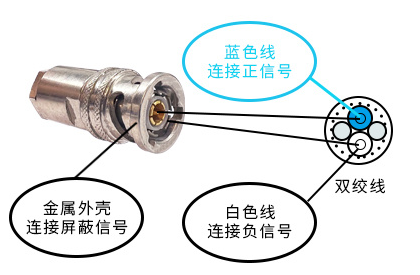

• 电缆与电缆、电缆与1553B 终端设备、电缆与耦合器之间都使用双轴连接器进行连接


  总线耦合方式

• 直接耦合方式

指用短截线将终端直接连接到主电缆上，隔离电阻和变压器位于终端设备的内部。

• 间接耦合方式

又称变压器耦合，指终端通过一个次级隔离变压器连接到主电缆上，隔离变压器位于终端设备的外部，主电线两端通过阻值等于电缆特征阻抗的电阻与耦合变压器相连，以确保传输线不匹配造成的反射最小。

• 短截线是将1553B 终端设备连接到主电缆的电缆

• 短截线的最大长度取决于它与主总线的连接方式

• 在直接耦合方式下，短截线长度不超过0.3米

• 在间接耦合方式下，短截线的长度不超过6米

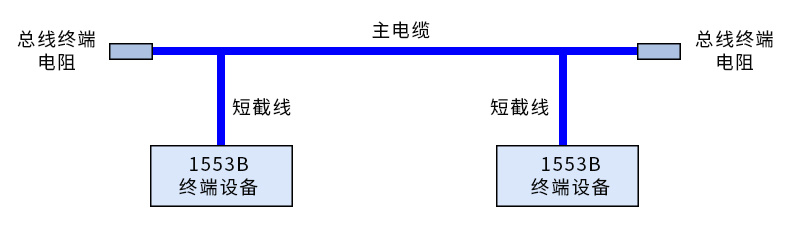

  网络拓补结构


  盒式耦合器的应用

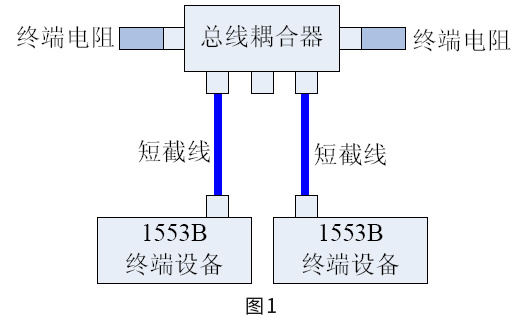

• 图1为如何用盒式耦合器连接2个1553终端设备

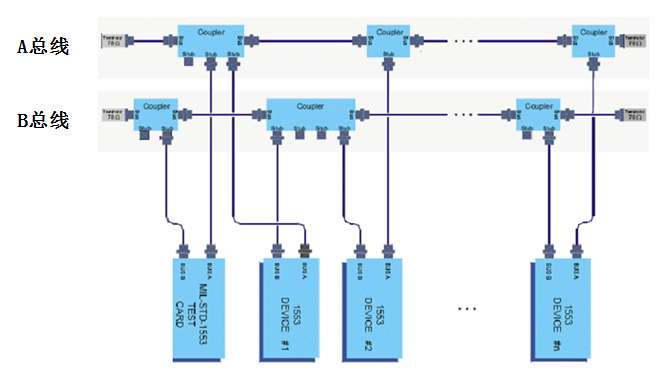

• 图2为如何用盒式耦合器搭建双冗余1553B总线的系统

双冗余总线包括一个主总线（Bus A）和一个从总线（Bus B），在连接过程中，要保持Bus A和Bus B总线的相互独立，不能连接到一起



  线式耦合器的应用

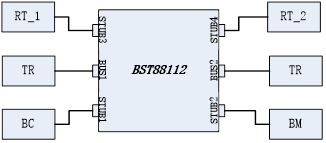

• 双终端匹配电阻，无总线连接，二子线线缆式耦合器连接图示





• 双终端匹配电阻，无总线连接，四子线线缆式耦合器连接图示






• 单终端匹配电阻，单总线连接，一子线线缆式耦合器连接图示





• 单终端匹配电阻，单总线连接，二子线线缆式耦合器连接图示






• 无终端匹配电阻，双总线连接，二子线线缆式耦合器连接图示






• 无终端匹配电阻，双总线连接，四子线线缆式耦合器连接图示
